波紋補償器的結構形式
2023-6-7 15:28:55??????點擊：

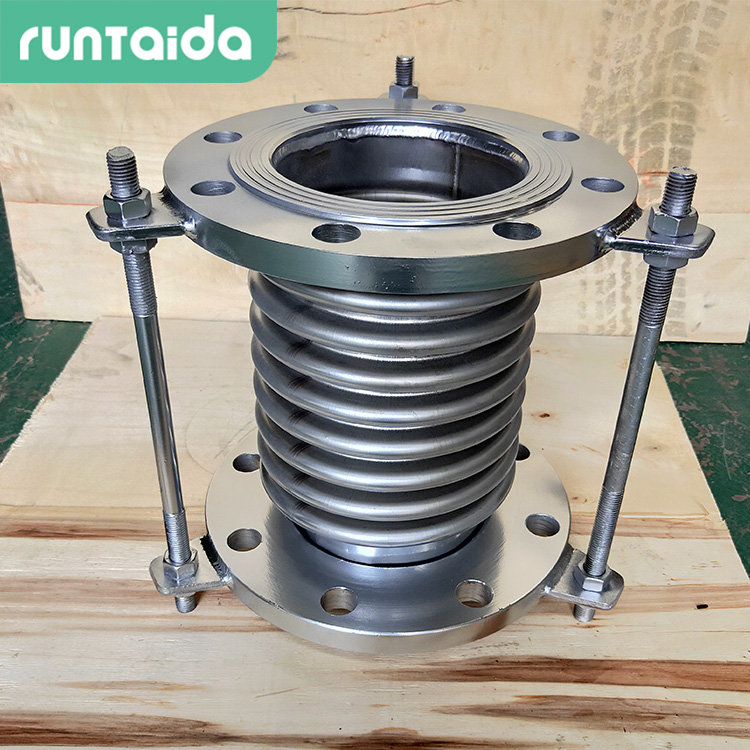

波紋管的內套筒與管道連接，采用自壓式密封的原理和結構，它可以隨著管道的伸縮在外殼內進行自由滑動，能適應任意管道的密封要求。外殼與內套筒之間采用新型合成材料密封，能經得起高溫、防止腐蝕、不易衰老，適用溫度-40℃至400℃，既能確定軸向滑動，又能確定管內介質不泄漏。新型波紋管設計了防拉斷裝置，可確定在其伸縮到限度位置時不被拉開，從而使整個管網運行的穩定性提升。新型波紋管對氯離子含量無要求，特別適用于介質或周圍環境氯離子超標的系統上。
波紋管壓實的判斷方法：在熱工管道中的支點之間，一般都設有補償器，熱態時由于管道隨溫度的升高伸長，補償器被壓縮；當溫度降低時，管道縮短，補償器伸長，達到冷態時，補償器逐步恢復到安裝。正是補償器的補償作用，使管道可以釋放應力，從而受到保護，其它部件如支撐裝置也免遭破壞，但是一旦這些功能消失，管道應力就會頂壞其它部件。
波紋補償器的結構形式：
1、考慮是否需要導向裝置當波紋管長度比較長時，為了避免在工作過程中產生柱失穩，應考慮增加導向裝置。例如，閥用波紋管一般都設有導向裝置。
2、選擇波紋補償器的兩端端部的結構形式選擇波紋管的兩端端部的結構形式，要考慮兩端結構的成型工藝，焊接工藝和整個系統在結構方面的限制。
安裝時、要檢查波紋補償器的型號、規格是否符合要求。安裝補償器時需要有固定支架，有了固定支架之后，可以盡量避免補償器損壞。波紋補償器的安裝愈加方便。而在作業時可以補償管道帶來的位移。在管道中安裝波紋補償器后，應調整波紋補償器到規定的位置。而且需要確定波紋補償器在運作時不受影響禁止以波紋補償器形變?yōu)榇鷥r來調整管道，這樣的話會使產品的壽命降低嚴重時會產生患在連接產品與管道時如果受阻。
管道伸縮在波紋補償器給定的許用補償范圍內時，波紋補償器是否預拉伸并不影響補償器的補償量或壽命。波紋補償器的預拉伸不能增大補償量。當膨脹節伸縮后產生的位移反力大時，可以采用預拉伸的方法達到減小設備或管道支架所受載荷的目的。
波紋管壓實的判斷方法：在熱工管道中的支點之間，一般都設有補償器，熱態時由于管道隨溫度的升高伸長，補償器被壓縮；當溫度降低時，管道縮短，補償器伸長，達到冷態時，補償器逐步恢復到安裝。正是補償器的補償作用，使管道可以釋放應力，從而受到保護，其它部件如支撐裝置也免遭破壞，但是一旦這些功能消失，管道應力就會頂壞其它部件。
波紋補償器的結構形式：
1、考慮是否需要導向裝置當波紋管長度比較長時，為了避免在工作過程中產生柱失穩，應考慮增加導向裝置。例如，閥用波紋管一般都設有導向裝置。
2、選擇波紋補償器的兩端端部的結構形式選擇波紋管的兩端端部的結構形式，要考慮兩端結構的成型工藝，焊接工藝和整個系統在結構方面的限制。
安裝時、要檢查波紋補償器的型號、規格是否符合要求。安裝補償器時需要有固定支架，有了固定支架之后，可以盡量避免補償器損壞。波紋補償器的安裝愈加方便。而在作業時可以補償管道帶來的位移。在管道中安裝波紋補償器后，應調整波紋補償器到規定的位置。而且需要確定波紋補償器在運作時不受影響禁止以波紋補償器形變?yōu)榇鷥r來調整管道，這樣的話會使產品的壽命降低嚴重時會產生患在連接產品與管道時如果受阻。
管道伸縮在波紋補償器給定的許用補償范圍內時，波紋補償器是否預拉伸并不影響補償器的補償量或壽命。波紋補償器的預拉伸不能增大補償量。當膨脹節伸縮后產生的位移反力大時，可以采用預拉伸的方法達到減小設備或管道支架所受載荷的目的。
